项目安全检查与监控要点手册之——塔式起重机

  • 点击量:100
  • 发布时间:2021-10-22
  • 分享到:

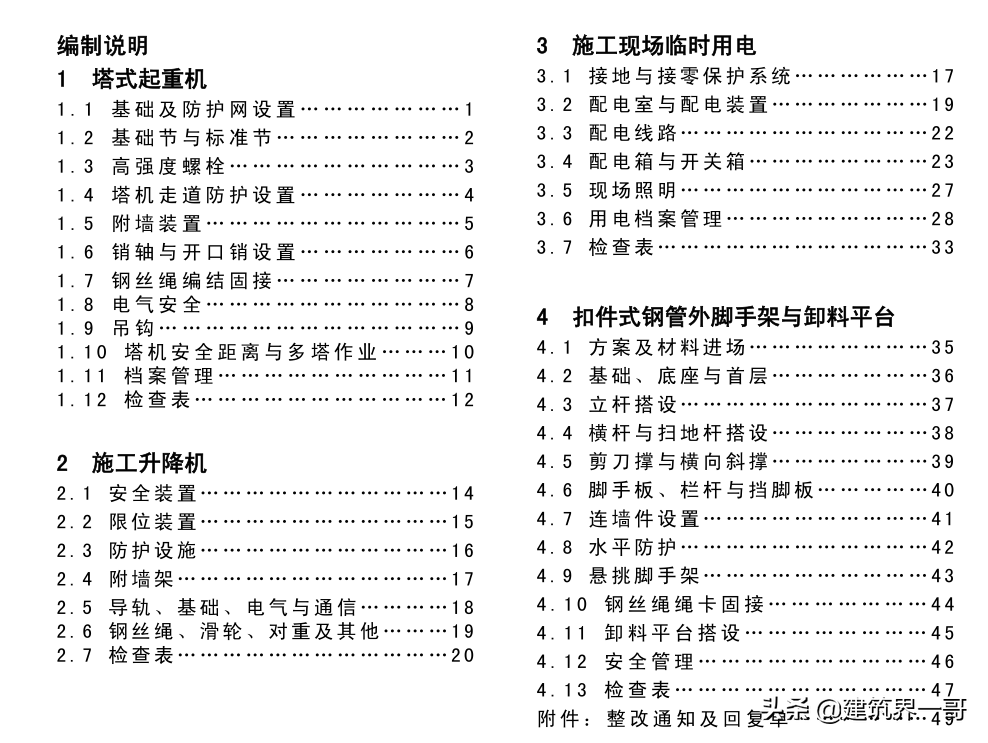

目录:



一、塔式起重机

基础及防护网设置 检查与监控要点:

1.塔吊基础混凝土的强度必须为C35以上,塔吊基础混凝土必须做强度试压,待达到说明书要求的90%强度时,方可进行上部结构安装;

2.塔吊基础不得积水,要有可靠的排水措施,在塔吊基础附近不得随意开挖;

3.塔吊基础四周必须设臵1. 8m高定型化防护网。防护网日常工作中处于常闭上锁状态; 【此项为第三方工程评估扣分项】

4.塔吊安全使用告示牌应挂设在塔吊底部,图牌尺寸为1.8×1.2m,告示牌注明:设备概况、操作规程、操作人员安全生产责任制、起重机吊装十不准、塔机装验合格证、塔机限载牌等内容;要有明显的安全危险警示标示:当心用电、注意安全等。

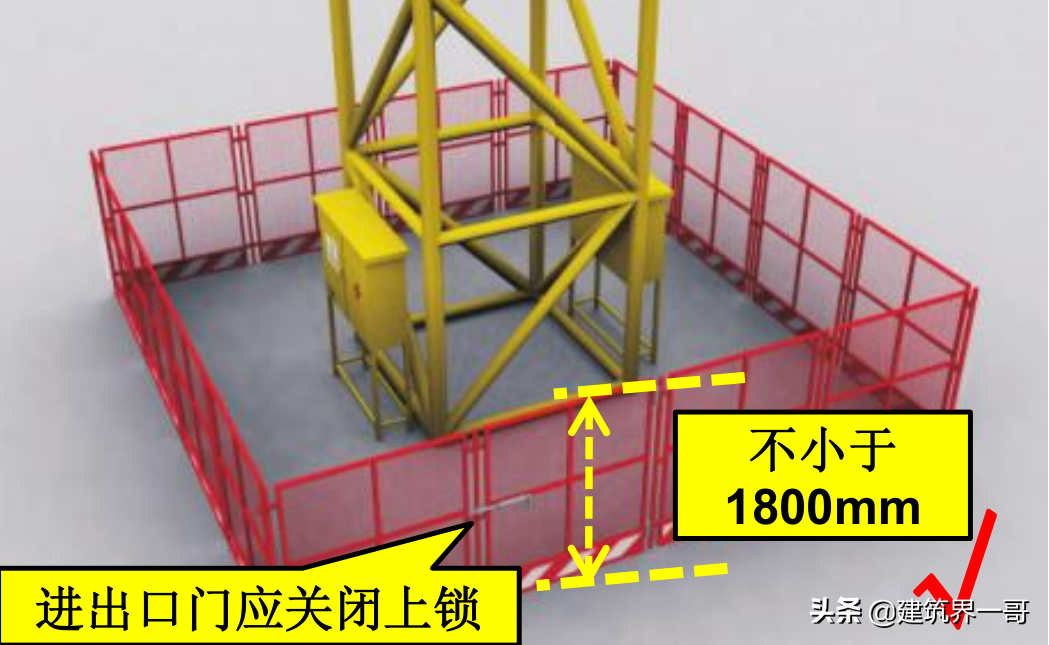

设臵1. 8m高定型化防护网示意图

基础节与标准节 检查与监控要点:

1.主要金属结构件应无扭曲、变形、裂纹和严重锈蚀焊缝,无明显外观缺陷;

2.对无计算条件的,当腐蚀深度达原厚度的10%时,则应予报废;

3.主要受力构件如塔身、臂架等,产生了永久变形、裂纹而又不能修复时,应予报废;

4.严禁在标准节、加强节及基础节主弦杆上施焊; 【此项为第三方工程评估扣分项】

5.结构件及其焊缝发生裂纹,应分析产生裂纹的原因,可采取加强或重新施焊的措施,阻止裂纹发展。由于材质不符合设计要求的,应予报废。

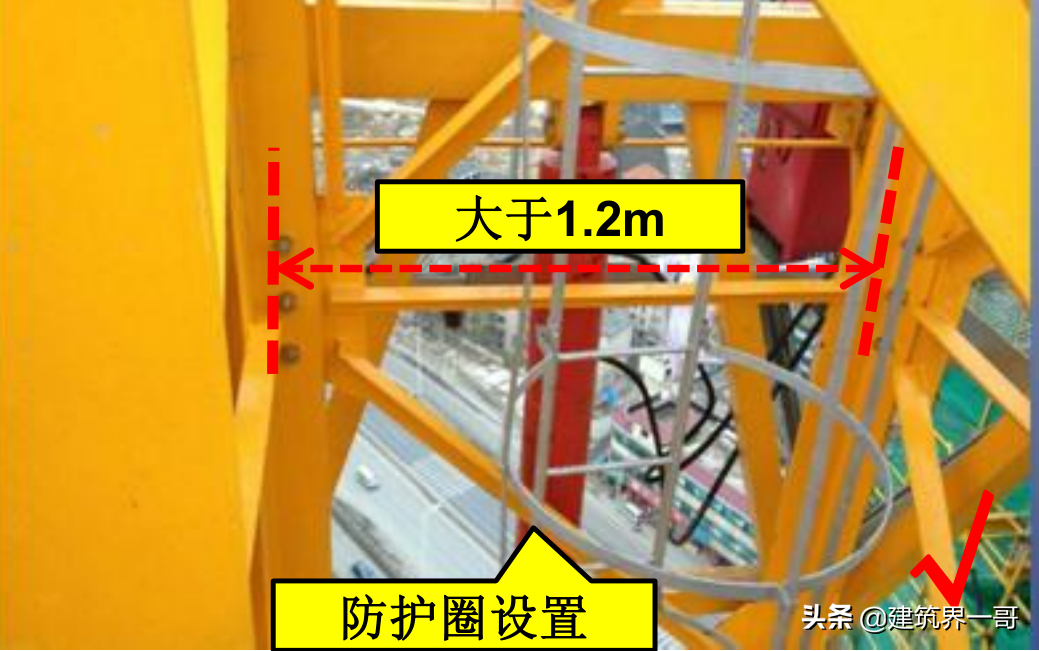

结构空间大于1.2米或为直梯时必须设臵防护圈,休息平台间距不应大于10

高强度螺栓 检查与监控要点:

1. 高强螺栓、螺母,使用后拆卸下再次使用,一般不得超过二次。且拆下的螺栓、螺母必须无任何损伤、变形、滑牙、缺牙、锈蚀、螺纹粗糙度变化较大等现象。注意加强对高强度紧固件的检查、紧固、保养,和定期更换,避免混用;

2. 螺栓连接部位应有防螺母松脱措施,一般采用双螺母拧紧,螺母拧紧后螺栓应露出不少于1扣的螺纹; 【此项为第三方工程评估扣分项】

3.螺栓安装、拆卸完成之后禁止随意放在操作台上,应收集在工具箱内。

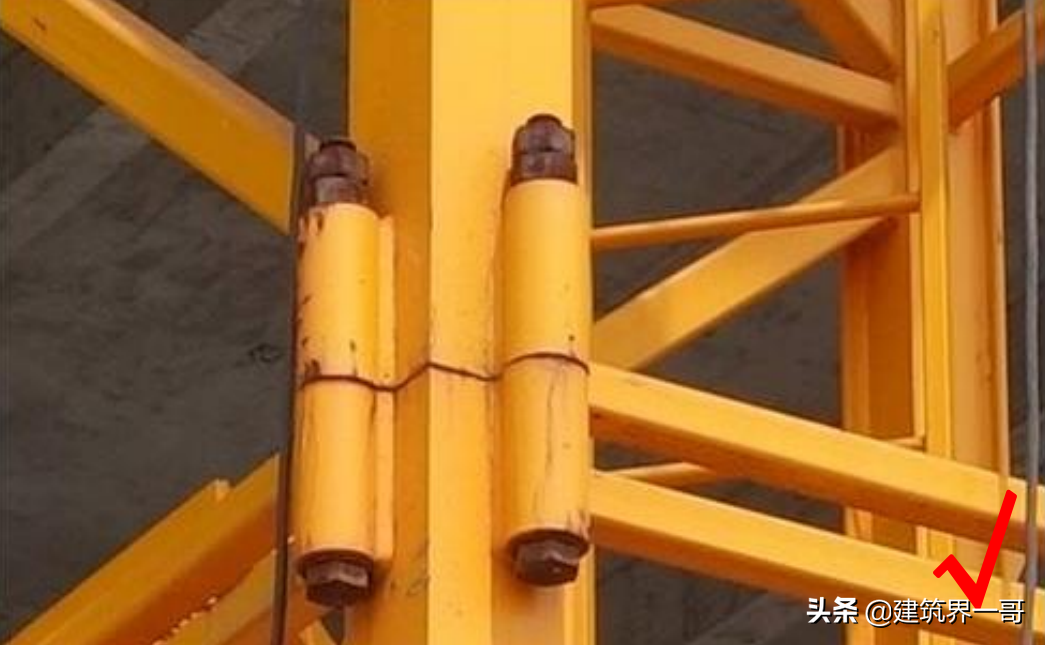

各标准节之间主节点螺杆应紧固可靠,数量齐全,规格和预紧力达到使用说明要求

塔机走道防护设置 检查与监控要点:

1.操作平台搭设时依靠塔吊标准节固定,钢管长短应统一,底排满铺脚手板,并设不少于1米高防护栏杆,挂设安全网;

2.搭设人员及安拆人员必须系好安全带,作业前必须进行安全技术交底;

3.安装、拆卸塔吊走道平台时,严禁将扳手、扣件、螺杆等搁臵操作平台上周转使用。

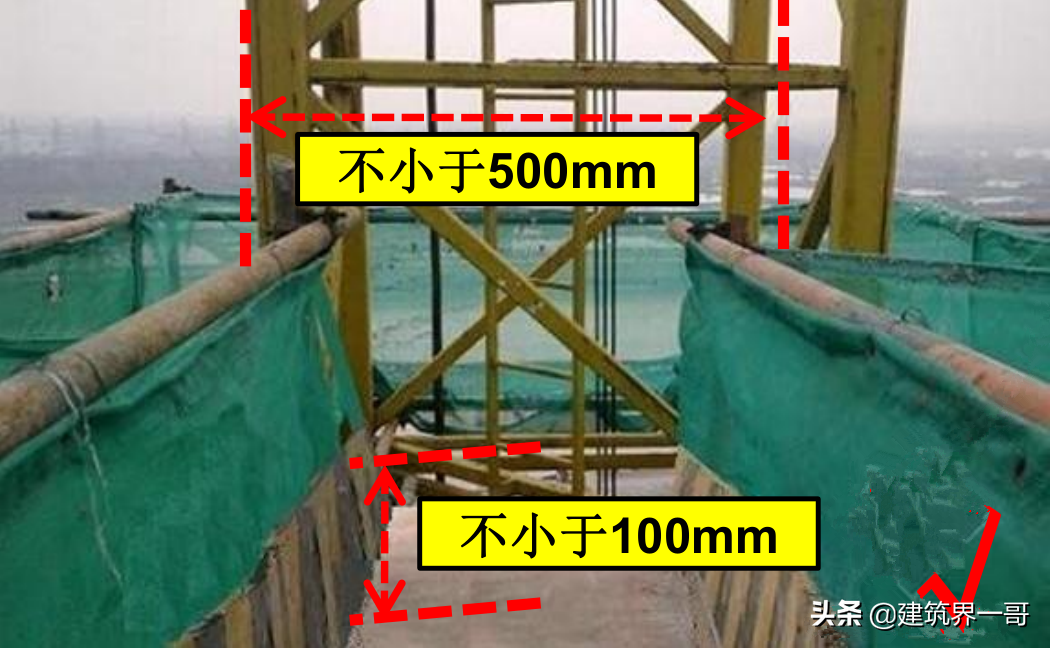

塔机走道防护标准设臵

附墙装置 检查与监控要点:

1. 附墙连接件必须采用标准件,不同类型塔吊之间附墙件严禁互相混用;附墙杆端部与预埋件严禁焊接,焊接质量得不到保证,若塔吊发生偏斜,无法对塔吊垂直度进行有效地调节。又给日后拆卸附墙杆带来安全隐患; 【此项为第三方工程评估扣分项】

2. 连墙件或主要结构件不应变形、开焊、裂纹,大面积锈蚀、脱落;

3.附墙处的结构情况检查是否有开裂情况,拉杆、附墙框是否原厂生产;拉杆是否变形。

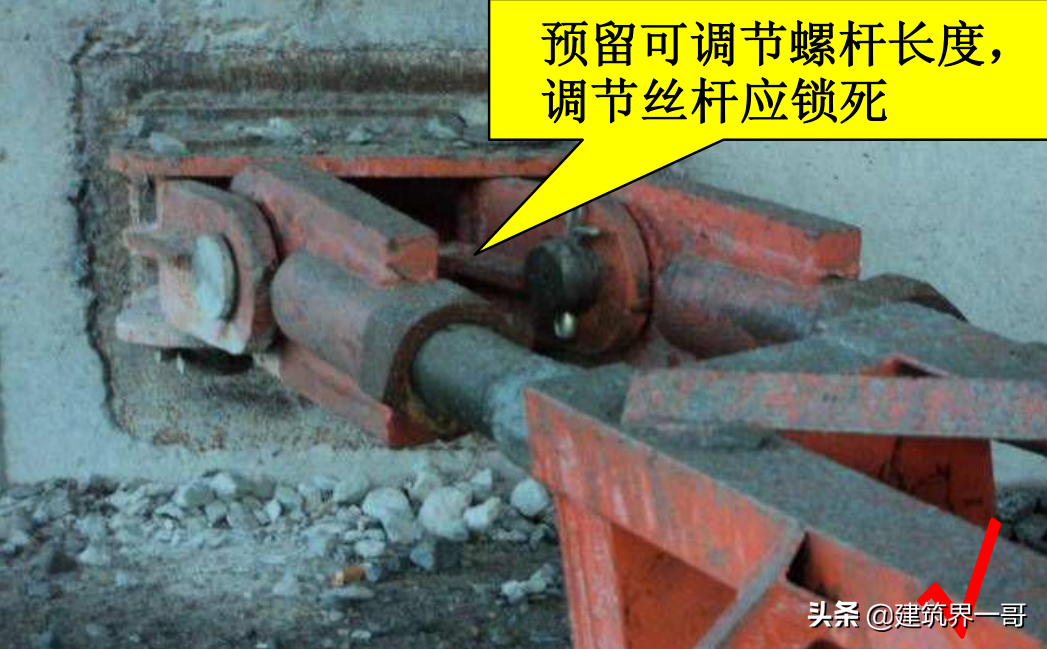

附墙与墙体连接

销轴与开口销设置 检查与监控要点:

销轴脱落主要原因分析:

1.因销轴窜动剪断开口销而引发销轴脱落或销轴未使用开口销;部分未安装压板

2.严禁在销轴部位用铁丝、钢筋、铁钉或焊条代替开口销; 【此项为第三方工程评估扣分项】

3.禁止销轴与架体结构焊接;(因销轴可焊性差,在震动冲击下很容易开焊,导致销轴脱落)

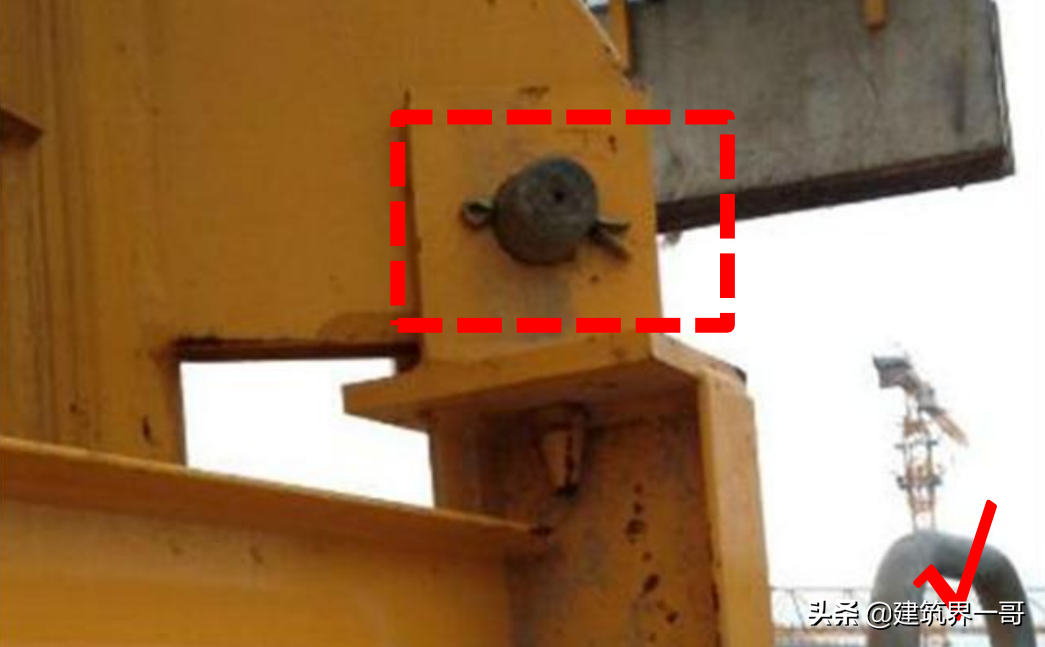

销轴上的开口销的正确设臵

钢丝绳编结固接 检查与监控要点:

1.钢丝绳报废标准:钢丝绳实测直径相对于公称直径减小7%或更多时;钢丝绳出现严重的扭结、压扁和弯折;笼状畸变、绳股挤出或钢丝挤出变形严重;出现波浪形时,波形幅度值达到4d/3或以上;绳径局部严重增大或减小;【此项为第三方工程评估扣分项】

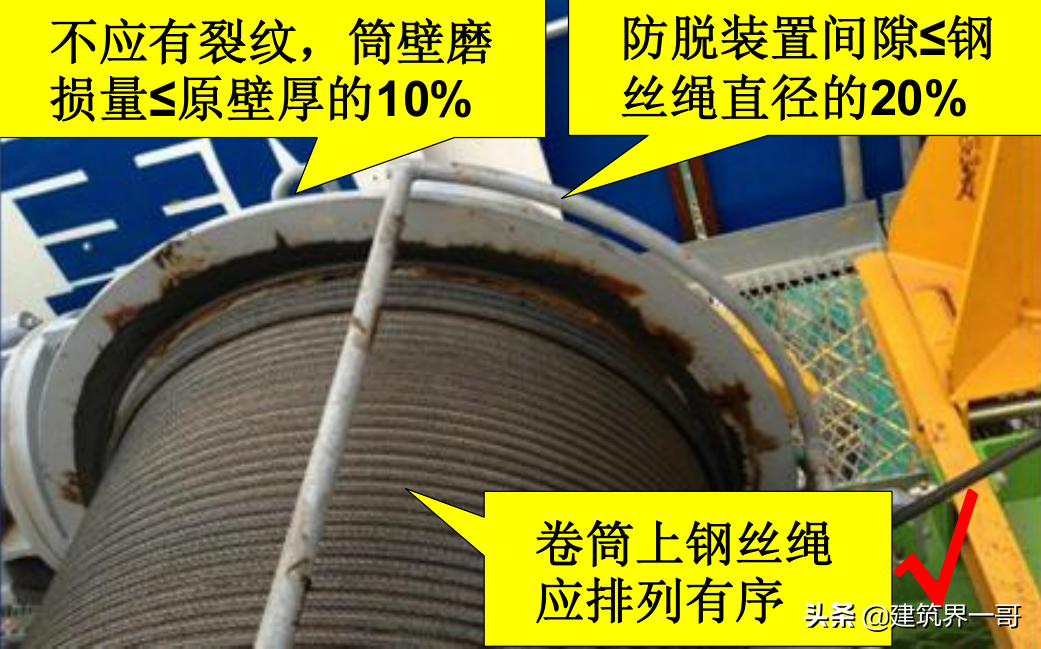

2. 卷筒壁不应有裂纹,筒壁磨损量不应大于原壁厚的10%;多层缠绕的卷筒,端部应有比最外层钢丝绳高出2倍钢丝绳直径的凸缘; 卷筒上钢丝绳应排列有序并设有防钢丝绳脱槽装臵。该装臵与卷筒最外缘的间隙不应超过钢丝绳直径的20%



留在卷筒上的钢丝绳应不少于3圈。卷筒两侧边沿的高度大于钢丝绳直径2

电气安全 检查与监控要点:

1.塔吊电缆应采用绝缘陶瓷固定卸载,绑扎采用橡胶绳;

2.塔吊电缆场地内敷设应采取一定的保护措施。

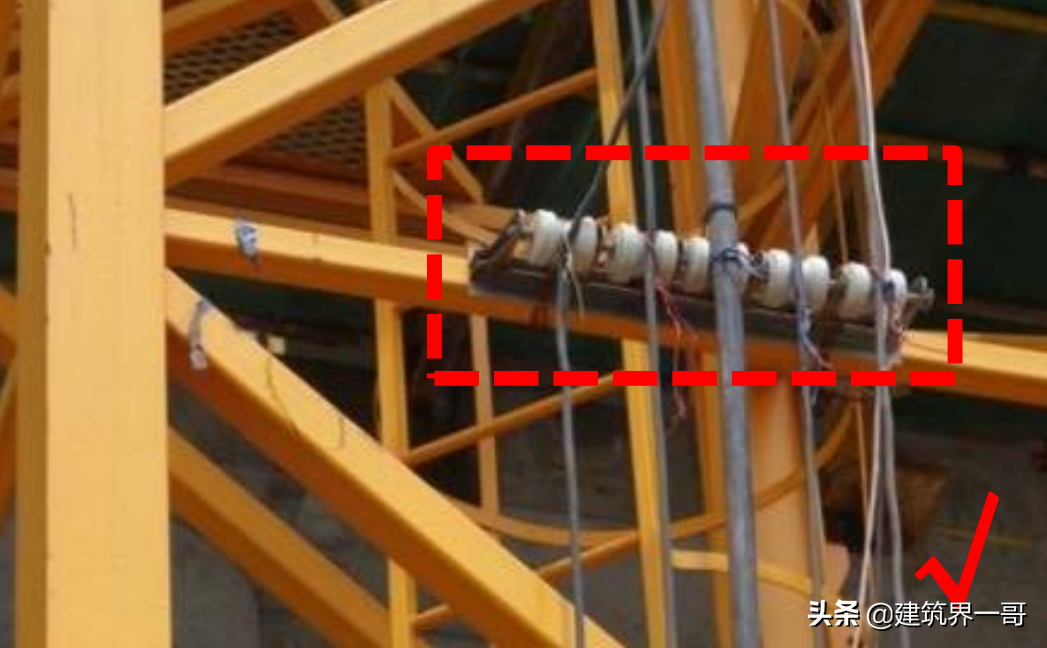

塔吊电缆中途采用绝缘子卸载。不允许直接用铁丝绑扎在塔吊标准节上

塔机安全距离与多塔作业 检查与监控要点:

多塔吊施工应编制专项方案,应充分考虑多楼栋之间的建设进度,以免建筑物高度影响塔吊吊臂转动范围。
